Рамка деревянная для альпийского улья.

Ю. Н. Дробот
г. Чехов, Московской области

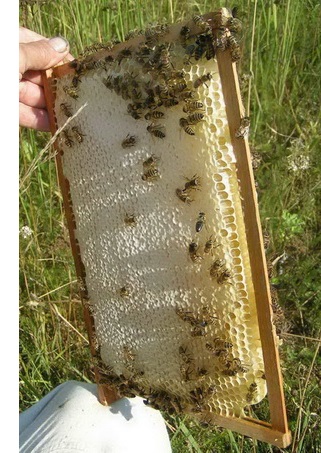

Фото "Рамка в действии"

Медовая рамка

Много ведётся споров о том, какая должна быть конструкция рамки. Сторонники металлического ободка рамки укоряют меня в отступлении от принципов Роже Делона.

Поэтому пришлось изготовить деревянную рамку, приближенную к металлической малым сечением боковых и нижней планок.

Испытания, произведённые в прошедшем сезоне, показали её жизнеспособность.

Для дальнейшей "обкатки" в сезоне 2013 года изготовил пару сотен таких рамок, но говорить о преимуществах этой конструкции можно будет только через пару сезонов.

Вертикальная нижняя планка должна улучшить воздухообмен в летнее время, а также не собирать на ней мусора и подмора в зимнее время, предотвращая этим плесневение нижней части сота.

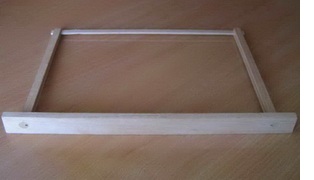

Фото "Рамка, вид сверху"

Вид сверху

Верхняя планка рейки имеет сечение 25 х 8 мм. В нижней её плоскости сделан пропил шириной и глубиной 2,5-3 мм для направления и закрепления вощины.

В отверстия диаметром 10 мм вставляются боковые планки сечением 10 х 10 мм.

Концы планок приходится затачивать под цилиндр ножом, и это пока не быстрая процедура, поэтому хочу её облегчить, изготовив "точилку" по принципу точилки для карандашей.

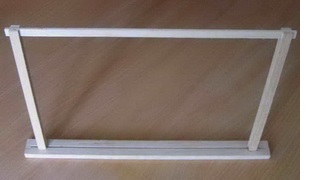

Фото "Рамка, вид снизу"

Вид снизу

Нижняя планка имеет высоту 10-12 мм и вставляется в пропилы нижних концов боковых планок.

На внутренних сторонах боковых планок также сделаны пропилы глубиной 3 мм, для заправки вощины.

Ширина пропилов определяется толщиной циркулярной пилы, и этот размер определяет толщину нижних планок.

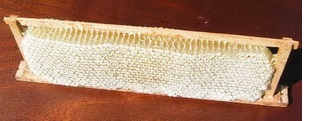

Фото "Полурамка на корпус 108 мм"

Полурамка

Такая же конструкция и у уменьшенной по высоте рамки, применяемой в корпусах высотой 108 мм.

Для страховки от рассоединения деталей рамки при больших нагрузках места соединений фиксируюся оцинкованным гвоздиком.

Для сборки рамок используется кондуктор.

Вощина вставляется в прорези боковых планок рамки и сдвигается вниз (при перевернутом положении рамки), в прорезь верхней планки. Там она закрепляется кусочками воска, паяльником или другим способом.

Крепить вощину к боковым планкам не следует, т. к. она должна свободно висеть: под тяжестью пчёл вощина вытягивается, и восковое поле не искажается.

Также надо обеспечить зазор 0,5 - 1 см между вощиной и нижней планкой, иначе вытянувшийся сот может начать кривиться набок.
