Кондуктор для рамок альпийского улья

Ю. Н. Дробот г. Чехов, Московской области

Конструктив предназначен для сборки рамок, конструкция которых описана на странице Рамка деревянная для альпийского улья.

Такой принцип можно применить и для для сборки рамок других конструкций, поэтому размеров я здесь не привожу.

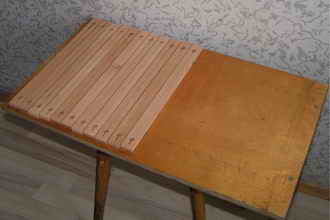

Раскладываем планки

Кондуктор собран из того, что попалось под руку. Ими оказались кусок толстой фанеры и обрезки ДСП. Лист фанеры выполняет роль подложки; в нём забиты два ряда гвоздиков без шляпок с шагом 26,5 мм.

Гвоздики выполняют роль ограничителей, между ними кладутся верхние планки рамок нижней стороной вверх.

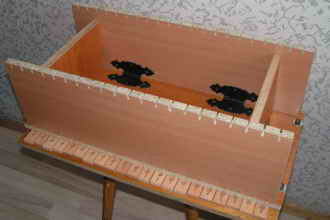

Короб на планках

Сверху на планки устанавливаем короб: дно и четыре откидные стенки на петлях. Дно короба сжимаем с подложкой конструктива четырьмя болтами с гайками через 4 отверствия, просверленные у торцевых стенок короба. В верхней части длинных сторон стенок сделаны пропилы под нижние планки рамок.

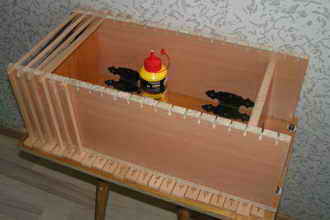

Вставляем планки

Начинаем вставлять боковые и нижние планки рамок. Для обеспечения жёсткости рамки капаем на места соединений клей.

Для того, чтобы можно было легко вынуть короб и его не зажало рамками, с одной стороны между боковыми планками рамок и стенкой вставляем реечку толщиной 2-2,5 мм.

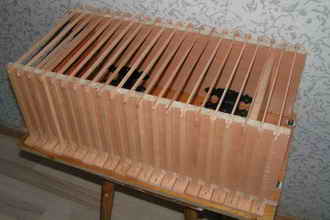

Теперь сушим

Выжидаем, пока схватится клей.

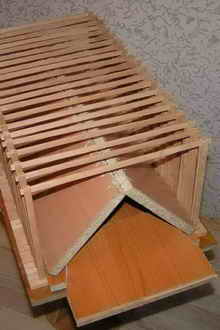

Склааем короб

Откидываем торцевые стенки короба наружу, а боковые стенки - вовнутрь и

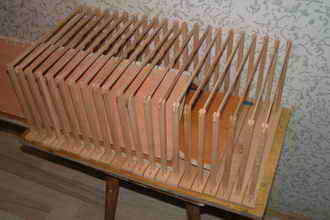

Тянем влево

выдвигаем короб влево.

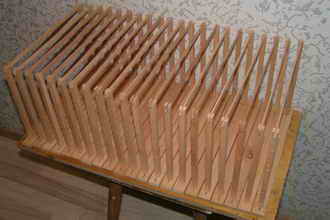

Готово!

Вот и они, рамки!

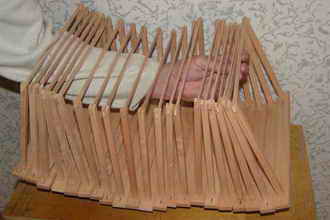

Забираем рамки

Забираем рамки. Всё-таки надо их проверить и, пока клей не схватился окончательно, можно ещё что-то подправить.

Конечно, если добиться очень точного изготовления деталей, такая операция не нужна.
