Подставка для весов контрольного улья

Ю. Н. Дробот
г. Чехов, Московской области

Современные электронные весы позволяют производить слежение за весом контрольного улья с достаточной точностью и удобством, но при их использовании для этой цели имеются существенные недостатки.

Весы «не любят» постоянной нагрузки, и при взвешивании надо ставить-снимать взвешиваемый на них груз. Поэтому я изготовил и применил подставку для весов и улья, позволяющую избавиться от этих недостатков.

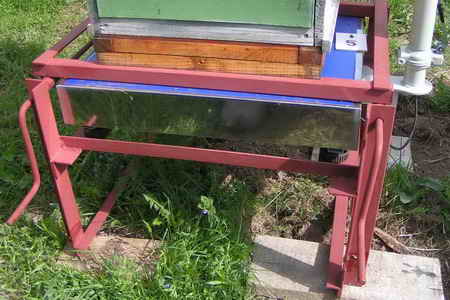

Подставка вид 1Фото "Подставка вид 1"

Она представляет собой этажерку, на нижней полке которой стоят электронные весы, а на верхней - удерживается улей.

Нижняя полка жёстко закреплена на четырёх ножках подставки, а верхняя представляет собой два вала, на которых закреплены четыре эксцентрика.

Поворотом рукояток валов в разные стороны эксцентрики опускают (поднимают) стоящую на них рамку, на которой стоит сам улей.

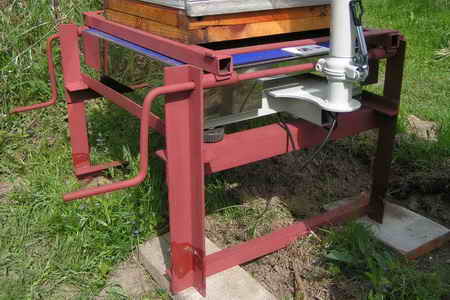

Подставка вид 2Фото "Подставка вид 2"

Поворот в разные стороны необходим, чтобы рамка не ушла в сторону с эксцентриков.

Для этого же на рамке снизу есть ограничители, которые не позволяют рамке сползти с эксцентриков в какую-либо сторону.

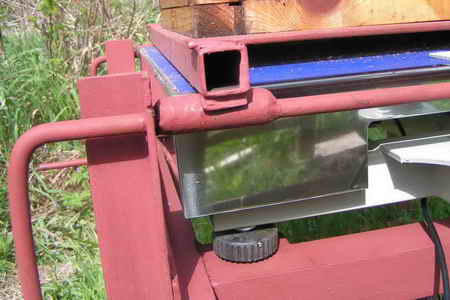

Рычаг и эксцентрикФото "Рычаг и эксцентрик"

То есть, работа происходит следующим образом. Ручки валов постоянно находятся в нижнем положении и эксцентрики удерживают улей в приподнятом от весов положении.

С поворотом ручек вверх эксцентрики опускают рамку с ульем на весы, и производится взвешивание улья.

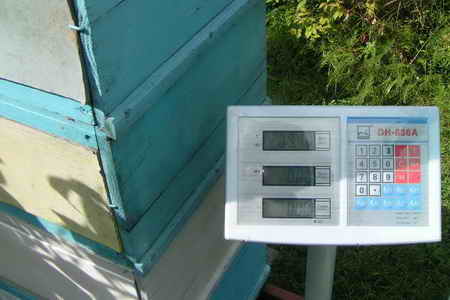

РезультатФото "Результат"

Само-собой, предварительно надо включить питание весов и дождаться звукового сигнала весов о готовности к взвешиванию.

Зафиксировав вес, надо опустить рукоятки вниз и выключить питание весов.
