Улей Сила - Рамка

Рамка имеет верхний деревянный брусок толщиной 8 мм, шириной 22 мм и длиной 330 мм (делается из той же доски, что и корпуса). Роль боковых и нижней планки выполняет металлическая проволока диаметром 2-3 мм, которая удерживает вощину и придаёт соту жёсткость.

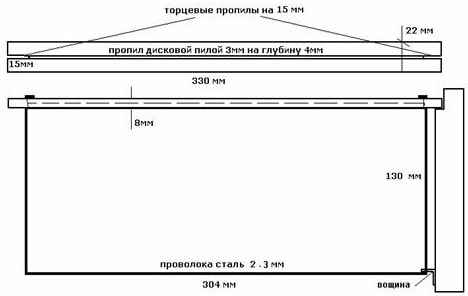

Чертёж рамки улья Сила

Для фиксации вощины используется продольный пропил на глубину 4 мм для улучшенного крепления вощины.

Два торцевых пропила на глубину 15 мм используются для навешивания проволочной рамки из стальной поволоки 2-3 мм, концы которой загибаются к центру на 7-10 мм.

Для плотного крепления в торцевых пропилах в нижних углах стальная рамка немного перегибается.

Вощина заводится в паз верхнего бруска рамки и дополнительно фиксируется в центре, либо каплями жидкого воска, либо обрезками вощины, чтобы вощина не провисала во время отстройки.

Это позволяет не допускать провисания даже при постановке таких корпусов вразрез в сильные семьи, когда на ней повисают грозди пчёл.

Проволочный каркас рамки сгибается из 2 мм проволоки, что позволяет использовать электронаващивание.

Недостаток проволочных рамок - они жёстко не фиксируются в торцевых пропилах верхних брусков. Для получения расстояния 35 мм по всей плоскости рамок, их необходимо дополнительно фиксировать в нижних углах корпуса.

Для этого я использую полоски вощины шириной 20 мм и длиной, равной внутреннему размеру корпуса 320 мм с прорезями на половину ширины через 35 мм.

Полоски накатываю целой частью вдоль нижней кромки торцевых стенок. После постановки рамок загибаю разрезанные части между нижними боковыми частями рамок.

В улье пчёлы отстраивают вощину и прикрепляют соты к торцевым стенкам. При необходимости извлечения рамок восковые перемычки подрезаются снизу ножом.

Рамки извлекаю из корпуса с помощью зацепов.
